火災顯示屏故障是什么原因，應該如何接線？

JB-YX-9601型火災顯示盤在功能菜單上可以選擇3000系列及9000系列，分別適用于JB-3208系列火災報警控制器及JB-9108系列火災報警控制器。

設置方式分回路型和標準型；3000型和9000型。JB-YX-9601型火災顯示盤有兩種使用方式：系統型和回路型。系統型層顯回路號為73，*多252臺?；芈沸蛯语@作為一個探測點，帶在回路上。每回路*多可帶8臺回路型層顯。

注意：火災顯示盤需依次設置層顯類型（3000型回路型，3000標準型，9000回路型，9000標準型）、接收范圍（1-252號依次選擇接收或不接收）、層顯號（1-252號），并由報警控制器傳入注釋方可投入使用。（建議控制器傳輸選單機模式傳輸）

二、JB-YX-9601火災顯示盤特點

 *多顯示252個探測點

 設置方式分回路型和標準型

 回路型僅顯示本回路地址點

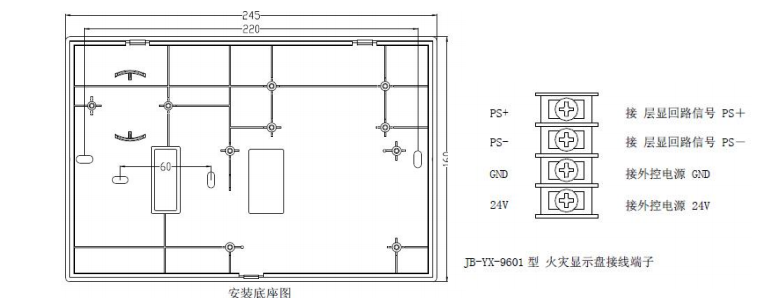

注意事項：四線制的24V電源線絕對不準接到通訊線（PS+、PS-）上，否則火災顯示盤很容易被燒壞，后果嚴重。因?qū)语@內部有橋式的供電電路，所以PS+與PS-兩根層顯總線可以調換（無極性），24V線和地線不要接錯（有極性）。設置為回路型樓顯時PS+、PS-接回路線S+,S-。

火災顯示屏故障是什么原因？

1顯示盤本身問題，壞了

2、主機與盤連接的通訊板壞了

3、主機與盤之間的通訊線路問題

4、主機調試問題，沒有注冊盤
